Evacuación insonorizada

Sistema TRIPLUS: tuberías de polipropileno tricapa

logo-triplus-tuberias-polipropileno-tricapa
Sistema-de-evacuacion-insonorizada-con-tuberias-de-polipropileno-triple-capa-Triplus

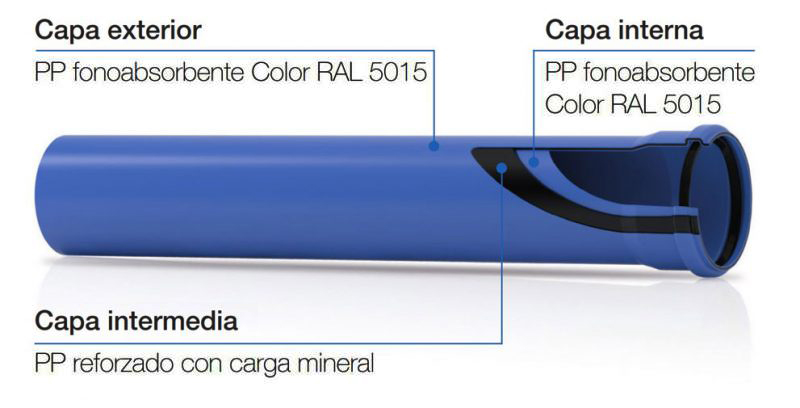

Sistema de evacuación insonorizada de tubería y accesorios en polipropileno triple capa, compuesto por una capa intermedia en PP reforzado con carga mineral para evacuación insonorizada de aguas residuales a baja y alta temperatura.

El sistema aporta un gran valor en las instalaciones de evacuación de aguas residuales en el sector residencial, hotelero y hospitalario por su confort acústico.

Triplus® es un sistema completo que abarca en tubería y accesorios los diámetros desde ø32 mm a ø250 mm.

Con Declaración Ambiental de Producto (DAP):

Certificacion-DAP

logo-triplus-tuberias-polipropileno-tricapa
Sistema-de-evacuacion-insonorizada-con-tuberias-de-polipropileno-triple-capa-Triplus

VENTAJAS DEL SISTEMA

Certificación

Propiedad

  • Certificado de rendimiento acústico Fraunhofer.
  • El producto, su reciclabilidad y los procesos de producción se basan en los principios de Green Building.
  • Libre de halógenos, seguridad ante incendio.
Apoyo técnico

Ingeniería

  • Certificado AENOR de Sistema según norma UNE-EN 1451.
  • Marcado CE según UNE-EN 14471 para ventilación de gases de chimenea.
  • Resistencia al agua caliente según DIN 1986.
Apoyo al instalador

Instalador

  • Sistema de unión por junta elastomérica monolabial.
  • Ligereza y sencillez en el montaje.
  • Alta resistencia al impacto a temperaturas extremas (-25 °C).

VENTAJAS DEL SISTEMA

Certificación

Propiedad

  • Certificado de rendimiento acústico Fraunhofer.
  • El producto, su reciclabilidad y los procesos de producción se basan en los principios de Green Building.
  • Libre de halógenos, seguridad ante incendio.
Apoyo técnico

Ingeniería

  • Certificado AENOR de Sistema según norma UNE-EN 1451.
  • Marcado CE según UNE-EN 14471 para ventilación de gases de chimenea.
  • Resistencia al agua caliente según DIN 1986.
Apoyo al instalador

Instalador

  • Sistema de unión por junta elastomérica monolabial.
  • Ligereza y sencillez en el montaje.
  • Alta resistencia al impacto a temperaturas extremas (-25 °C).

Green Building Product con certificado Fraunhofer Certificado Green Building Council Certificado Fraunhofer

Para controlar los niveles de ruido creados por los sistemas de descarga no sólo se requiere el diseño correcto del sistema y claramente la instalación correcta, sino también la identificación de un sistema de tuberías y accesorios que garanticen un alto rendimiento de insonorización.

Nivel de insonorización de 12 dB(A) con caudal de descarga de 2 l/s.

Nivel sonoro en LSC,A para tubería TRIPLUS® según norma europea EN 14366

Grafica-nivel-sonoro-en-LSC-en-funcion-de-caudal-de-descarga-de-TRIPLUS

Nivel sonoro en LIN para tubería TRIPLUS® según norma alemana DIN 4109

Grafica-nivel-sonoro-en-LIN-en-funcion-de-caudal-de-descarga-de-TRIPLUS

Las excelentes propiedades acústicas de Triplus® están acreditadas mediante pruebas realizadas en el laboratorio australiano CSIRO respetando las normas del Código de Construcción de Australia.

Bote-sifonico-inspeccionable-triplus

Accesorio Evacuación

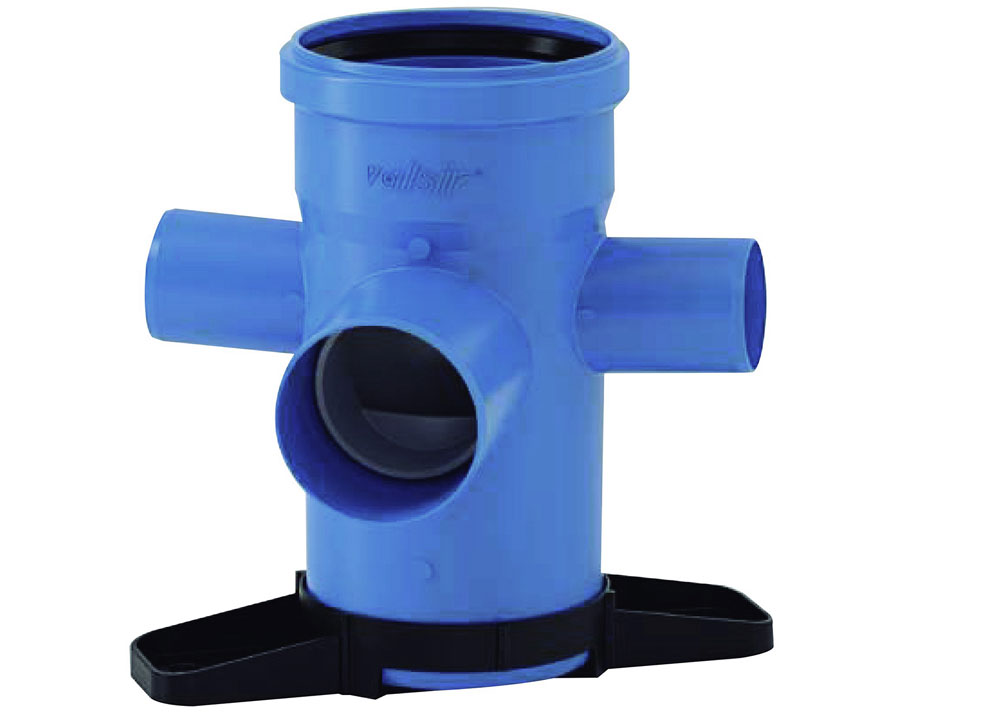

Bote sifónico inspeccionable Triplus

El bote sifónico inspeccionable TRIPLUS da respuesta a las necesidades encontradas en las instalaciones actuales, permitiendo su colocación suspendido bajo forjado.

  • Dotado de soporte orientable para sujeción directa a forjado.
  • Gran accesibilidad.
  • Sello hidráulico de 75 mm.
  • Caudal de 0,67 l/s.
  • 100% material TRIPLUS garantizando el comportamiento acústico del sistema
  • Diámetro de bote 110 mm para conexión directa con tubería insonorizada TRIPLUS 110mm.
  • Compuesto por tres entradas de Ø50 mm y una salida de Ø75 mm.

Accesorio Evacuación

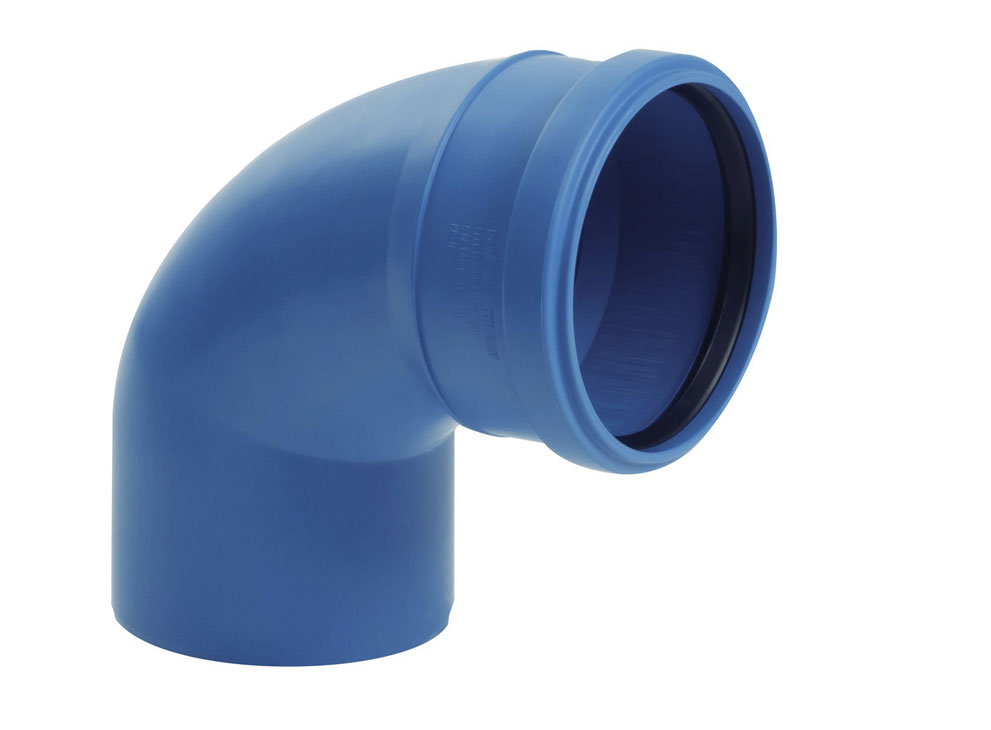

Curva 87º 30’ radio largo

Tal y como se detalla en el Documento Básico HS 5 de Evacuación de Aguas del Código Técnico de la Edificación, la conexión de las bajantes a los colectores horizontales no deben realizarse mediante simples codos, ni codos reforzados. Este hecho provoca que dicha conexión sea desarrollada mediante dos codos a 45º o un codo de radio largo.

Con el fin de simplificar la instalación y asegurar la respuesta acústica en la conexión, se ha diseñado la curva a 87º 30’ de radio largo, desarrollada simulando una conexión mediante dos codos a 45º. Esta solución da respuesta en una ubicación estratégica, reduciendo la repercusión sonora debido a las descargas y amortiguando debidamente el ruido en un punto sometido a grandes impactos.

Curva-87-30-radio-largo-triplus
Accesorio-ventilacion-que-evita-ventilaciones-secundarias

Accesorio Evacuación

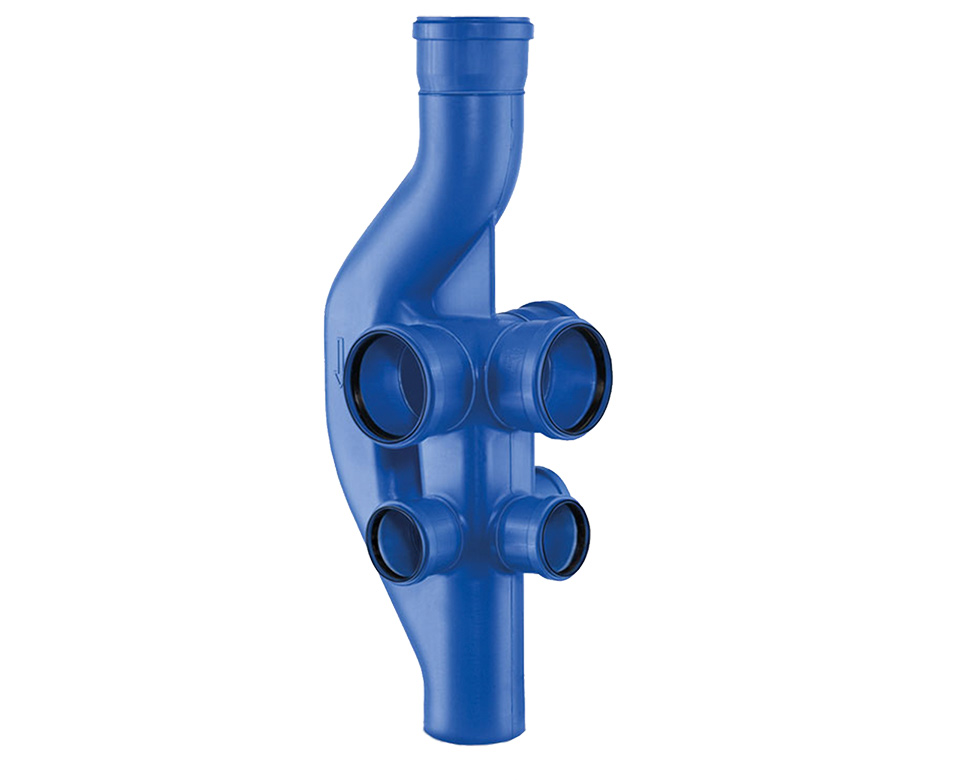

Derivación ventilación

La utilización de la derivación de ventilación evita la realización del sistema de ventilación secundaria en edificios de 7 o más plantas contemplada en el Documento Básico HS 5 de Evacuación de Aguas del Código Técnico de la Edificación (CTE), aportando los siguientes beneficios:

Capacidad de descarga mayor al doble con un sistema de ventilación secundaria.

Aminoración de la velocidad del flujo y consecuente disminución de la rumorosidad.

Reducción del espacio necesario para bajantes en patinillos.

Evita formación de tapones hidráulicos en la conexión a ramales.

Accesorio Evacuación

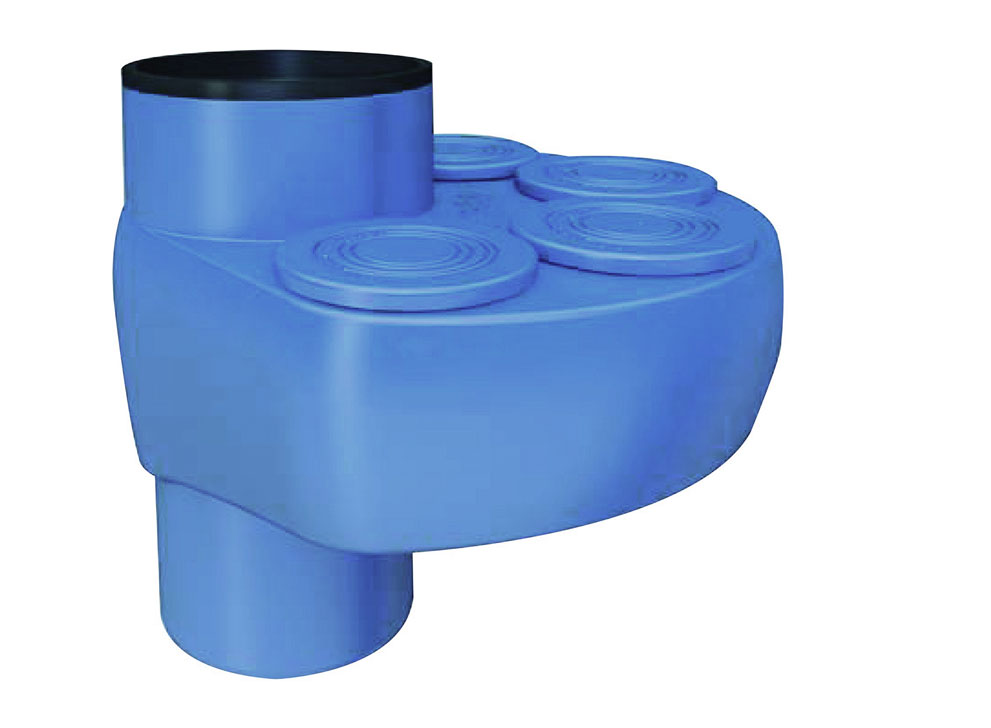

TRIPLUS Multiconexión

TRIPLUS Multiconexión ha sido concebida para mejorar y simplificar el sistema de instalación, aportando máxima libertad en la implantación de aparatos sanitarios.

  • Conexiones directas a diámetros 32, 40, 50 y 56 mm sin utilización de reducciones.
  • Fabricado con material TRIPLUS asegurando las características acústicas del sistema.
  • Reducción del riesgo de obturación.
  • Mejora en el mantenimiento.
Accesorio-triplus-multiconexion-que-simplifica-la-intalacion

Campos de aplicación:

  • Evacuación de aguas residuales en el interior del edificio hasta 95º C
  • Ventilación primaria, secundaria y terciaria
  • Ventilación de gases de chimeneas
  • Sistemas gravitatorios industriales
  • Aspiraciones centralizadas

Normas y certificados

Certificado Green Building Product Very Good Green Building Product Very Good

Certificado AENOR UNE-EN 1451 UNE-EN 1451

Certificado Lloyd´s Register Lloyd´s Register

Certificado Fraunhofer Certificado Fraunhofer

Certificacion-DAP Declaración Ambiental
de Producto (DAP)
